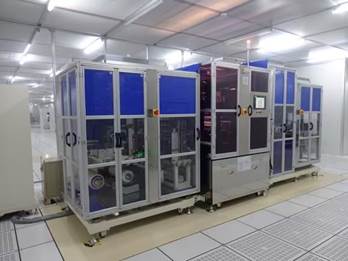

触摸屏网面AVI/AOI检测系统--Web Inspection System 网面检测系统

触摸屏网面AVI/AOI检测--Web Inspection System 网面检测系统

塑料网面检测系统提供可靠的缺陷检测，，，，，，，，准确的缺陷识别和高质量的可视化图片，，，，，，，，是一个开放的可拓展平台。。。。。。。。

马上咨询

产品规格

装备规格要求：

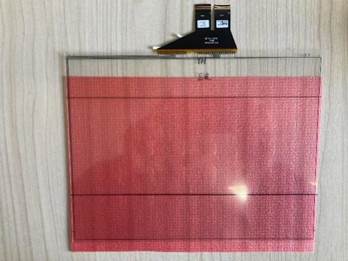

一、Line name产线名称：Touch Panel

二、Material 质料：Optical Film 上下料方法：卷对卷

三、Line speed产线速率：Depends on how many fake defects(cannot guaranty the line speed)

四、Sheet width薄膜宽度：Min 390 - Max 510 mm

五、Sheet thickness薄膜厚度：50-100 microns(DITO)

六、Web wander偏移量：< 1mm (including centering variation)

七、Environment Temp 情形温度：Lower than 50℃ (around the camera)

八、Humidity 湿度：Lower than 90%RH

九、TARGET DEFECT 目的缺陷

1) The target defects are Cu residue, Bubble, Dot, Dent, Scratch, Dirt.

检测的目的缺陷为Cu残留,气泡，，，，，，，，Dot，，，，，，，，凹痕，，，，，，，，划伤，，，，，，，，Dirt。。。。。。。。

2) The size of defects is bigger than the resolution with sufficient contrast(S/N>3)

缺陷尺寸大于区分率，，，，，，，，且有足够的信噪比(S/N>3)。。。。。。。。

3) The target inspection area is only the Viewing Area(VA). The Copper Trace Area(TA)and the Exclusive Area (EA) are out of scope.

目的检测区域只是VA.铜TA 和 EA不是检测目的区域。。。。。。。。

4) Mura, Pixelated Cu residue and other unknow defects are out of scope。。。。。。。。

Mura,Pixelated (散点状)Cu残留和其他未知缺陷不是检测目的。。。。。。。。

5) If the piece is not square (include corner R etc.), increasing overkill. 若是工件不是正方形的（包括圆角R等），，，，，，，，则会增添过杀。。。。。。。。

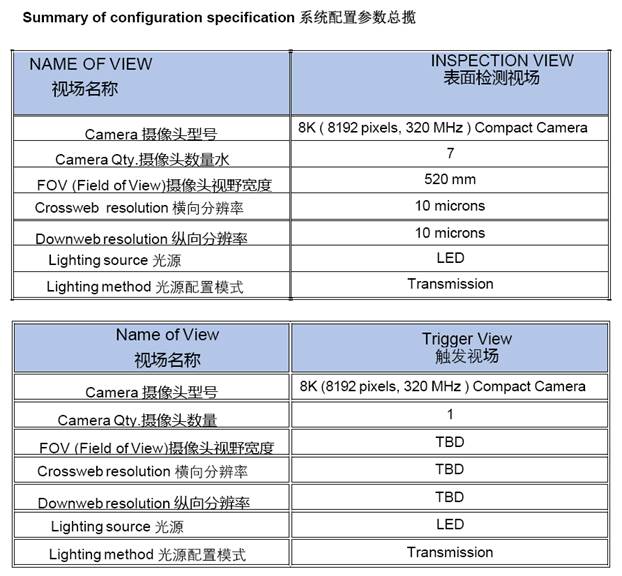

十、光学设置：（参考）
